Bu uğursuzluqların nümunələri var və əksəriyyəti 30 dəqiqə və ya daha az müddətdə diaqnoz edilə bilər. Bu təlimat problemlərin həllinin əslində necə işlədiyi ətrafında qurulub: ekranda gördüklərinizdən başlayaraq, sonra səbəbə doğru işləmək. Siz saxlasanız dakommersiya LCD displey ekranlarıpərakəndə satışda, ictimai köşklərdə panelləri işlədin və ya inkişaf zamanı quraşdırılmış avadanlıqları ayırd edin, diaqnostika prosesi eynidir.
Tez Simptom Arayışı
Bu cədvəli ilk filtriniz kimi istifadə edin. Bir çox səbəb eyni simptomu yarada bilər, ona görə də son cavab deyil, başlanğıc istiqamət kimi qəbul edin.
| Simptom | Çox Ehtimallı Səbəb | İlk Fəaliyyət |
|---|---|---|
| Tamamilə qaranlıq ekran, arxa işıq yoxdur | Elektrik kəsilməsi və ya yanmış qoruyucu | Modul pinlərində giriş gərginliyini ölçün |
| Ekran açıq, lakin çox zəifdir | Arxa işığın pozulması və ya uğursuz LED sırası | Arxa işıqlandırma dövrəsini müstəqil olaraq yoxlayın |
| Yalnız fənərlə görünən zəif şəkil | Arxa işıq çatışmazlığı - panelinin özü işləkdir | LED zolaqlarını və sürücü dövrəsini yoxlayın |
| Yanıb-sönən və ya yanıb-sönən ekran | Boş lent kabeli və ya qeyri-sabit təchizatı gərginliyi | Bütün bağlayıcıları yenidən yerləşdirin; tədarük dalğasını yoxlayın |
| Ekran boyunca şaquli və ya üfüqi xətlər | Çatlamış substrat və ya sürücü IC xətası | Vizual yoxlama; sürücü platasını dəyişdirmək |
| Şifrələnmiş və ya çatışmayan simvollar | Protokol uyğunsuzluğu və ya proqram təminatı səhvi | Məlumat cədvəlinə uyğun olaraq rabitə parametrlərini yoxlayın |
| Məzmunu olmayan ağ ekran | Başlama uğursuzluğu və ya siqnal itkisi | Protokol konfiqurasiyasını yoxlayın; sıfırlama vaxtını təsdiqləyin |
| Davamlı xəyal şəkli və ya yanma- | Yaşlanma panelində statik şəkil çox uzun | Güc dövrü; pixel{0}}təzələmə test modelini işə salın |
| Toxunma girişi qeydiyyatdan keçmir | Zədələnmiş toxunma kabeli və ya zədələnmiş proqram təminatı | lent kabelini yoxlayın; yenidən-flash sensor nəzarətçi |
| Təsadüfi sıfırlamalar və ya enerji dövriyyəsi | Gərginlik artımı və ya qeyri-kafi cərəyan gücü | Osiloskopla təchizatı ölçün; dalğalanmadan qorunma əlavə edin |
LCD modulunun nasazlığına əslində nə səbəb olur?
Arxa işığın pozulması
Arxa işıq LCD modullarında ən ümumi-komponent nasazlığıdır. LED massivləri istismar müddəti ərzində tədricən sönür - istehsalçılar məhsullarıJEDEC yarımkeçirici etibarlılıq test standartları, və qiymətləndirilmiş istifadə müddəti istehlakçı{0}}və sənaye səviyyəli panellər- arasında əhəmiyyətli dərəcədə dəyişir. Həmişə ümumi sənaye rəqəminə deyil, iş şərtlərinizə uyğun olaraq qiymətləndirilmiş xidmət müddəti üçün xüsusi modulunuzun məlumat cədvəlinə baxın.
Zəif arxa işığı olan displey hələ də elektrik yoxlamalarından keçir. Panel işləyir - o, sadəcə normal mühit işığında oxunaqlı şəkil yarada bilmir. Ekran tutqun otaqda məqbul görünürsə, lakin parlaq ofis işıqlandırması altında və ya açıq havada demək olar ki, görünməz olursa, arxa işıq sınanacaq ilk şeydir.
⚠️ Ümumi səhv:parlaqlığı maksimuma çatdırmaqla arxa işığın zəifləməsini kompensasiya edir. Bu, LED aşınmasını sürətləndirir və onsuz da pisləşən komponentin -qalan istifadə müddətini qısaldır. Başlanğıcdan müvafiq parlaqlıq yüksəkliyinə malik avadanlıq seçmək problemdən tamamilə qaçır - nəyi fərqləndirdiyinə baxınkommersiya{0}}dərəcəli LCD modullarıistehlakçı səviyyəli alternativlərdən-.
Bağlayıcı və Kabel Problemləri
Lent kabelləri, zebra birləşdiriciləri və lehim birləşmələri vibrasiya, istilik dövranı və təkrarlanan əyilmələr altında pisləşir. Uğursuzluq rejimi demək olar ki, həmişə fasilələrlə olur: müəyyən istiqamətlərdə titrəmə, vibrasiya altında displey seqmentlərinin düşməsi və ya başlanğıcda işləyən, lakin işləmə temperaturunda uğursuz olan ekran. Hissələr sifariş etməzdən əvvəl hər bir bağlayıcının yenidən yerləşdirilməsi sahə şikayətlərinin əhəmiyyətli bir hissəsini sıfır qiymətə həll edir.
Ekoloji Stress
Soyuq maye kristal reaksiyasını yavaşlatır; istilik polarizatorun yaşlanmasını və yapışdırıcının delaminasiyasını sürətləndirir; rütubət elektrodları içəridən korroziyaya uğradır və həftələr ərzində tədricən pisləşən itkin displey seqmentləri yaradır. Həmişə orta olanları deyil,-ən pis vəziyyətləri göstərin. Tələb olunan mühitlərdə tətbiqlər üçün,uyğun ekoloji reytinqlərə malik inteqrasiya olunmuş LCD displey həllərisahə nasazlığından sonra deyil, yerləşdirmədən əvvəl qiymətləndirməyə dəyər.
⚠️ Ümumi səhv:displeyi laboratoriya şəraitində sınaqdan keçirmək və modulun qiymətləndirilmiş IP sinifinin və temperatur diapazonunun həqiqətən yerləşdirmə mühitinə uyğun olduğunu yoxlamadan onun açıq havada, soyuq anbarda və ya nəmlik mənbəyinin yaxınlığında - eyni işi yerinə yetirəcəyini fərz etmək.
Enerji Təchizatı Problemləri və Sürücü Xətaları
Gərginlik sıçrayışları dərhal sürücünün IC zədələnməsinə səbəb olur. DC relsindəki dalğalanma - AC səs-küyü - daha incə, məcmu zədələrə səbəb olur: təsadüfi sıfırlamalar, təsvirin səs-küyü və qısaldılmış LED ömrü. Maksimum icazə verilən dalğalanma gərginliyi üçün modulunuzun məlumat cədvəlinə müraciət edin; bütün panel növləri üçün tətbiq olunan universal hədd yoxdur.
Firmware səhvləri və protokol uyğunsuzluğu, hardware çatışmazlığını inandırıcı şəkildə təqlid edən ayrıca kateqoriyadır. Lövhənin dəyişdirilməsi və ya proqram təminatının yenilənməsindən sonra ağ ekran və ya şifrələnmiş çıxış çox vaxt qırıq panel deyil, konfiqurasiya xətası olur. Bu fərq nə vaxt vacibdirLCD və LED bar ekran formatlarının müqayisəsi- müxtəlif texnologiyaların fərqli protokol davranışları və xəta imzaları var.
Altı{0}}Mərhələli Diaqnostika Prosesi
Bunları ardıcıllıqla işləyin. Səhv aşkar edən kimi dayandırın - lazımsız vaxt itirir və yeni dəyişənlər təqdim edir.
Addım 1 - Yandırmadan əvvəl vizual yoxlama-.Panelin arxasında çatlar, kondensasiya, PCB-də yanıq izləri və yerdəyişmiş və ya bükülmüş lent kabellərinə baxın. Fiziki zərər görsəniz, güc tətbiq etməyin. Qısaldılmış əlaqə, orijinal nasazlıqdan çox daha bahalı olan kaskad zədələnməsinə səbəb ola bilər.
Addım 2 - Giriş gərginliyini yoxlayın.Modulun güc giriş pinlərində multimetrdən istifadə edin. TFT panelləri üçün tipik nominal gərginliklər 3.3V, 5V və ya 12V-dir - məlumat cədvəlinizi yoxlayın. Spesifikasiyadan kənar 5% -dən çox oxunması araşdırmaya zəmanət verir. Fasiləli nasazlıqlar üçün məlumat cədvəlinin icazə verilən spesifikasiyasına uyğun olaraq təchizatı dalğasını yoxlamaq üçün bir osiloskop əlavə edin.
Addım 3 - Arxa işığı təcrid edin.Qaranlıq bir otaqda fənərlə panelin səthinə bucaq altında işıq saçın. Zəif bir görüntü çıxara bilsəniz, panel işləyir və yalnız arxa işıq uğursuz oldu. Bu tək test 10 saniyə - ərzində diaqnostika ağacının yarısını aradan qaldırır və eyni dərəcədə yaxşı işləyir.bar{0}}LCD displeyləri formatlayınstandart düzbucaqlı panellərdə olduğu kimi.
Addım 4 - Kabelləri və lövhələri ardıcıl olaraq dəyişdirin.Məlum{0}}yaxşı test nümunəsini yükləyin. Lent kabelini təsdiqlənmiş iş qurğusu ilə əvəz edin. Əgər nasazlıq kabeldən qaynaqlanırsa, problem kabeldədir. Lövhə ilə qalsa, növbəti lövhədir. Əvvəlcə ən ucuz, ən əlçatan komponenti dəyişdirin.
Addım 5 - Rabitə protokolunu yoxlayın.Lövhənin dəyişdirilməsindən sonra ağ ekran və ya pozulmuş çıxış demək olar ki, həmişə konfiqurasiya xətasıdır. Məlumat cədvəli ilə ötürmə sürətini (UART), SPI rejimini (CPOL/CPHA) və ya I2C ünvanını yoxlayın. Bu addım qüsurların qeyri-mütənasib payını tuturköşk ekran mühitlərimodulların sahədə dəyişdirildiyi yerlərdə, çox vaxt natamam sənədlərdən.
Addım 6 - Dəzgahda sahə şərtlərini təkrarlayın.Laboratoriyada işləyən, lakin yerləşdirmədə uğursuz olan displey, demək olar ki, həmişə termal və ya vibrasiyanın əsas səbəbi olur. 22 dərəcədə marjinal olan bağlayıcı 55 dərəcədə tamamilə aça bilər. Dəzgah testi zamanı idarə olunan istilik tətbiq edin - Müəyyən bir temperaturdan yuxarı görünən nasazlıq istilik genişlənməsini birbaşa mexanizm kimi müəyyən edir.
Təmir və ya dəyişdirin? Qərar Çərçivəsi
Təmir nə vaxt məna kəsb edirnasazlıq tək dəyişdirilə bilən komponentdə lokallaşdırılıb - kabel, arxa işıq massivi, mikroproqram yeniləməsi - modul dəyişdirmənin əldə edilməsi əhəmiyyətli fasilələr və ya yenidən dizayn tələb edən sistemin bir hissəsidir və təmir dəyəri yeni qurğudan aydın şəkildə azdır.
Dəyişdirildikdə daha mənalı olurbir neçə simptom eyni vaxtda görünür. Zəif arxa işıq, konnektorun aşınması və görüntünün bir yerdə görünməsi xidmət müddətinin başa çatmasının etibarlı göstəricisidir, heç bir düzəldilə bilən nasazlıq deyil. Cari modul daha yaxşı spesifikasiyalar - daha yüksək parlaqlıq, daha geniş işləmə temperaturu, daha yaxşı giriş qoruması - təklif etdikdə, dəyişdirilməsi də məna kəsb edir ki, bu da gələcək texniki xidmət yükünü azaldır.
Hər iki yola keçməzdən əvvəl bu beş sual üzərində işləyin:
- Bu, qurğunun ilk uğursuzluğudur, yoxsa əvvəllər uğursuz olub?
- Səhv tək, dəyişdirilə bilən komponentlə məhdudlaşırmı?
- Ümumi təmir dəyəri - hissə, əmək və dayanma müddəti - dəyişdirmə qiymətindən aydın şəkildə aşağı qalırmı?
- Təmir edilmiş qurğu real olaraq sistemin qalan xidmət tələbini yerinə yetirəcəkmi?
- Cari əvəzetmə bu proqram üçün daha yaxşı spesifikasiyalar təklif edirmi?

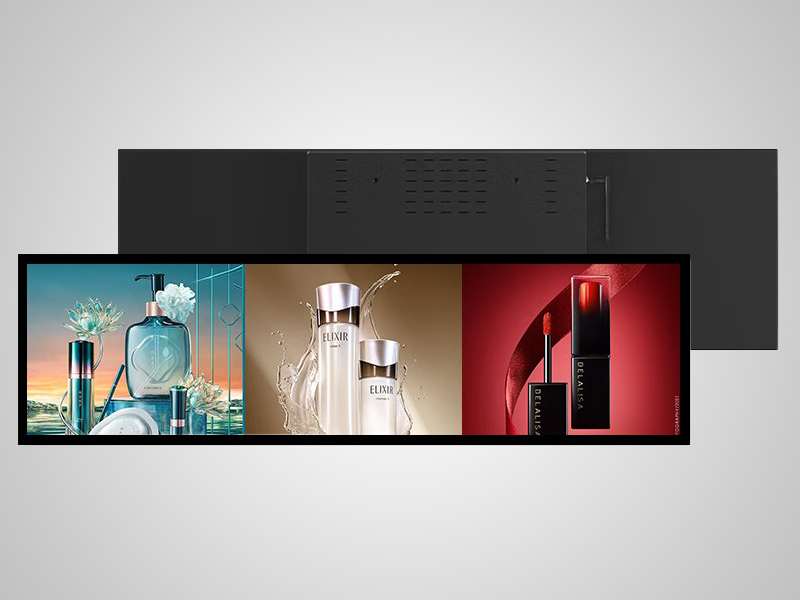

Əgər üç və ya daha çox cavab əvəzlənməyə üstünlük verirsə, bu, ümumiyyətlə daha aydın yoldur. Tam nəzərdən keçirinməhsul çeşidivə yabir mütəxəssislə danışınmənbə haqqında. Pərakəndə satış və işarə kontekstləri üçün,pərakəndə satış lövhələri üçün xüsusi LCD konfiqurasiyalarıtez-tez -birbaşa kimi mübadilə- üçün-daha yaxşı uzunmüddətli iqtisadiyyat təqdim edir.
Profilaktik Baxım
- Ətraf mühitə nəzarət:Planlaşdırma üçün ən pis-iş şərtlərindən istifadə edərək modulun nominal temperatur və rütubət diapazonu daxilində yerləşdirin. Yüksək rütubətli{2}}mühitlərdə təsdiqlənmiş IP reytinqləri olan möhürlənmiş qapaqlar ehtiyat tədbiri deyil, tələbdir.
- Gücün idarə edilməsi:Aparat dalğalanmalarından qorunma ilə tənzimlənən təchizatlardan istifadə edin. Arxa işıqların davamlı olaraq maksimum parlaqlıqda işləməsindən çəkinin - adaptiv parlaqlıq nəzarəti istifadəyə görünən təsir göstərmədən LED aşınmasını azaldır.
- Planlı yoxlamalar:Aylıq - birləşdirici oturacağını yoxlayın və kondensasiya olub olmadığını yoxlayın. Rüblük - diaqnostik test nümunəsini işə salın və yük altında təchizatı gərginliyini yoxlayın. Hər il - təchizatı dalğasını yoxlayın və optik təbəqələri delaminasiya və ya polarizatorun köhnəlməsi üçün yoxlayın.

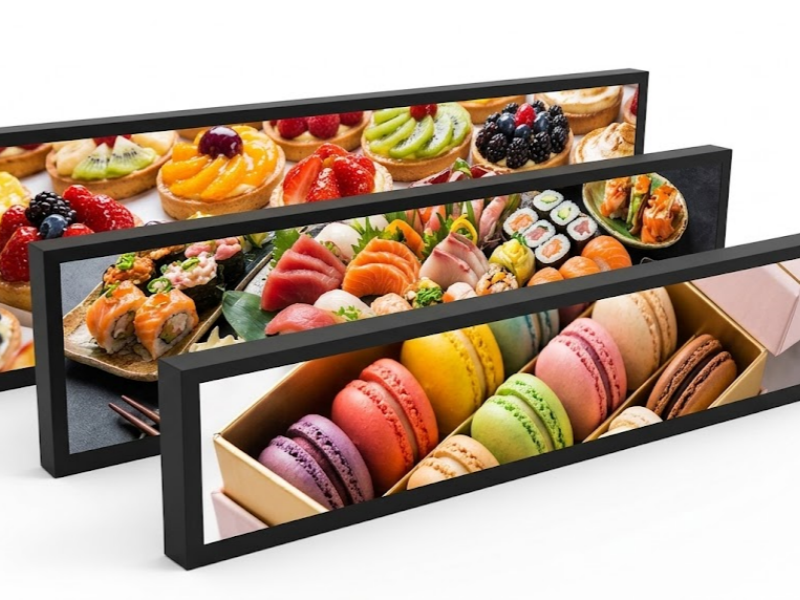

üçünözünə-xidmət terminalıyüksək{0}}trafik mühitlərində davamlı olaraq işləyən yerləşdirmələr, rüblük yoxlama ən yüksək-dəyərli tək texniki xidmət fəaliyyətidir.Supermarket mühitlərində istifadə olunan uzanmış LCD ekranlarstandart texniki xidmət cədvəllərinin tam həll edə bilməyəcəyi rütubət və təmizləyici kimyəvi maddələrin xüsusi məruz qalması ilə üzləşin.
Tez-tez verilən suallar
LCD-də ağ ekran görünür - panel xarabdır?
Mütləq deyil. Ağ ekran, fiziki zədələnmədən daha çox ünsiyyət və ya işə salma uğursuzluğudur. Protokol konfiqurasiyasının - ötürmə sürətini, SPI rejimini və ya I2C ünvanını - modulun məlumat cədvəlinə uyğun olaraq yoxlayın. Bu, xüsusilə proqram təminatının yenilənməsi və ya lövhənin dəyişdirilməsindən sonra aktualdır, burada parametrlər düzgün ötürülməmişdir.
Arxa işığın və ya LCD panelin uğursuz olduğunu necə deyə bilərəm?
Tutqun bir otaqda bucaq altında ekran səthinə fənər yandırın. Zəif bir şəkil görə bilsəniz, panel düzgün çıxış edir və yalnız arxa işıq uğursuzdur. Fənərin altında heç bir şəkil yoxdur, o deməkdir ki, nasazlıq paneldə, sürücü lövhəsində və ya onların arasındakı siqnal yolundadır.
Modul dəyişdirilmədən titrəyən displey düzəldilə bilərmi?
Əksər hallarda, bəli. Titrəmə ən çox boş lent kabeli, marjinal lehim birləşməsi və ya həddindən artıq təchizatı dalğası nəticəsində yaranır. Bağlayıcıların yenidən yerləşdirilməsi və yük altında təchizatı gərginliyinin sabitliyinin yoxlanılması hər hansı komponentin dəyişdirilməsinə ehtiyac duyulmazdan əvvəl titrəmə şikayətlərinin əksəriyyətini həll edir.
Rütubətə məruz qalan ekranı işə salmaq təhlükəsizdirmi?
Xeyr. Güc tətbiq etməzdən əvvəl modulun aşağı -rütubətli mühitdə tam qurumasına icazə verin. Yaş displeyin işə salınması elektrod korroziyası və panelə daimi olaraq zərər verə biləcək qısa qapanma riski daşıyır.
Niyə ekranım skamyada işləyir, amma sahədə uğursuz olur?
Fasiləli sahə-yalnız nasazlıqlar demək olar ki, həmişə iş temperaturunda termal genişlənmə, vibrasiya{1}}konnektorunun kəsilməsi və ya işə salma zamanı kondensasiya nəticəsində baş verir. Dəzgah testi zamanı real yerləşdirmə mühitini - temperatur, vibrasiya, rütubət - təkrarlayın. Tələb olunan şərtləri daha ardıcıl idarə edən avadanlığın seçilməsi ilə bağlı təlimat üçün,yüksək performanslı LCD displey seçimlərinin-bu icmalıən vacib olan spesifikasiya fərqlərini əhatə edir.
Nəticə
Nə axtarmaq lazım olduğunu bildikdən sonra LCD modulunun nasazlıqları oxunur. Qaranlıq panel, yanıb-sönən ekran, pozulmuş çıxış - hər biri mümkün səbəblərin idarə oluna bilən siyahısına xəritə verir və strukturlaşdırılmış diaqnostika prosesi komponentləri təsadüfi dəyişdirməkdən daha tez faktiki xətanı tapır. Eyni proses sizə təmirin nə vaxt davam etdiyini və dəyişdirmənin düzgün cavab olduğunu aydın şəkildə bildirir.
Əgər son uğursuzluq gündəminizə yeni avadanlıqlar qoyubsa, araşdırınmüasir kommersiya LCD ekranlarının ənənəvi ekran seçimləri ilə müqayisəsi, və yasorğu göndərinxüsusi ərizə tələblərinizi müzakirə etmək üçün.
