Çəki büdcədən daha çox layihəni öldürür.
Şəffaf ekranlar çəkin3-12 kq/m²və qaç10 mm qalınlığında. Şkafları olan ənənəvi ekranlar çəkin30-50 kq/m²və ölçün50-150 mm dərinlikdə. Orijinal pəncərələri olan bir miras binası çox vaxt irs siyahılarını məhv edəcək polad möhkəmləndirmə olmadan ənənəvi LED çəkisini dəstəkləyə bilməz. Şəffaf ekranlar heç bir struktur işi olmadan birbaşa daxili şüşə səthlərə quraşdırılır. Quraşdırma aylar deyil, günlər çəkir.
500 şüşə vitrinli pərakəndə satış şəbəkəsi bina strukturlarına toxunmadan şəffaf ekranları bütün şəbəkəyə yaydı. Ənənəvi ekranlarla eyni şeyi etməyə cəhd etmək, hər yerdə fərdi struktur mühəndisliyi-tələb edir ki, bu layihənin əhatə dairəsi əksər təklifləri yekun büdcə təsdiqinə çatmazdan əvvəl məhv edir.
Əslində Nəyi Müqayisə edirik
Onilliklər ərzində ənənəvi LED ekranlar hər yerdə-stadion tabloları, pərakəndə satış lövhələri idi. Yaxşı işlədilər: parlaq, dəqiq rənglər, etibarlı. Ancaq onlar heç kimin qura bilməyəcəyi bir mübadilə ilə gəldilər: hər bir ekran əsasən bir divar idi. Bloklanmış işıq, bloklanmış görünüşlər, yer tutdu.
Şəffaf LED bu tənliyi çevirir. Ümumilikdə məhsulun müxtəlif kateqoriyası.
Pərakəndə satış tətbiqi hazırda artımın böyük hissəsini idarə edən şeydir. Vitrinlər həmişə əsas daşınmaz əmlak olub. Siz məhsullar göstərmək və eyni zamanda promosyonlar keçirmək istəyirsiniz. Ənənəvi LED ekran və ya pəncərəni-seçməyə məcbur edir. Şəffaf LED bu seçimi tamamilə aradan qaldırır. Müştərilər eyni zamanda tanıtım məzmununu və malları görürlər. Nike və Zara qabaqcıl yerləri bunu erkən anladılar. Bu birdəfəlik istifadə halı şəffaf LED-in niyə beş il ərzində maraqdan ciddi kommersiya mövzusuna keçdiyini izah edir.
Necə qurulurlar
Ənənəvi ekranlar bir şeyə üstünlük verir: müəyyən bir sahəyə mümkün qədər çox piksel sıxışdırmaq. LED çipləri-istərSMD (Səthə Montaj Cihazı), COB (Gövdədə Çip), və ya daha yaşlıDIP (İkili Xətt Paketi-)format-PCB substratlarına sıx şəkildə yığın. Qara maska və ya epoksi örtük ətrafdakı işığı udmaq və kontrastı artırmaq üçün hər şeyi əhatə edir.
Nəticələr özləri üçün danışır. COB panelləri yuxarıdakı kontrast nisbətlərini vurdu20,000:1. Piksel meydançaları o qədər yaxşı gedirP0,6 mm4K və 8K ekranlar üçün. Xarici bloklar itələyir10.000 nit.
Lakin ənənəvi LED ekranlar onlardan keçən işığın 100%-ni bloklayır. Onlar rəqəmsal divarlardır. Təsir üçün əladır, görməli olduğunuz hər şey üçün dəhşətlidir.

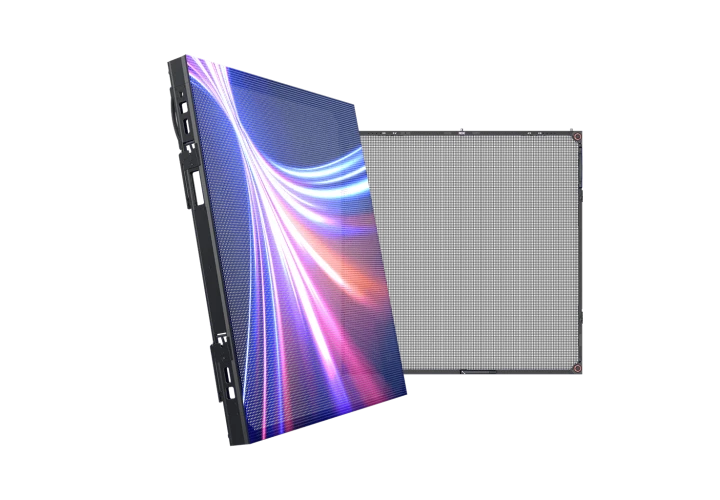

Şəffaf ekranlar qarşı tərəfdən başlayır. Piksel sayını artırmaq əvəzinə, onlar görüntü keyfiyyətini məqbul saxlayarkən işığın keçməsinə imkan yaratmaq üçün hazırlanmışdır. Üç əsas yanaşma mövcuddur.Strip{0}}əsaslı dizaynlarLED çiplərini aralarında boşluqlar olan dar alüminium və ya PCB zolaqlarına yerləşdirin-işıq boşluqlardan keçir və məsafədən asılı olaraq 60-90% şəffaflığa çatır.Film əsaslı versiyalar-mikro-LED-ləri birbaşa mövcud şüşəyə yapışan ultra nazik şəffaf substratlara (təxminən 4 mm qalınlığında, 3-6 kq/m²) daxil edin.Şüşə{0}}inteqrasiya edilmiş dizaynlarmemarlıq şüşəsini ekran səthinə çevirən ikili şüşə təbəqələr arasında sendviç LED elementləri.
Zolaqlar arasında daha çox boşluq daha çox işığın keçməsi, lakin kvadrat metrə daha az piksel deməkdir. Hər şəffaf ekran bu iki şey arasında bir kompromisdir.

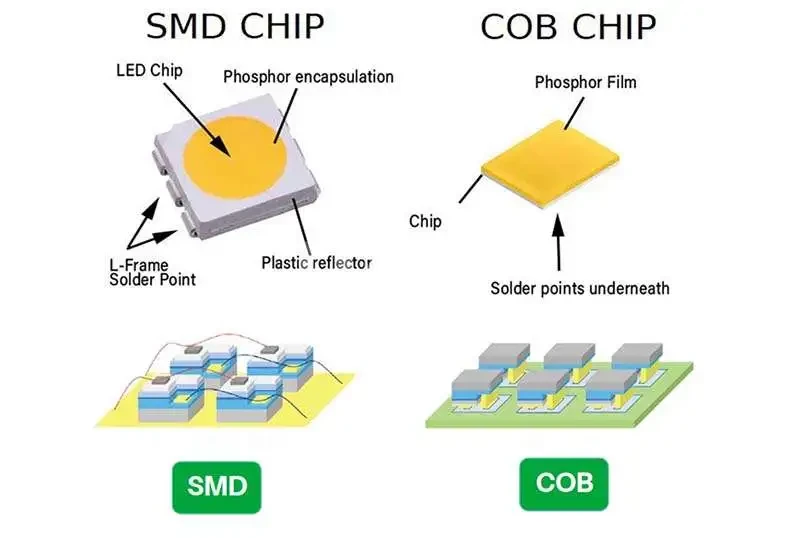

LED qablaşdırma növləri
SMD-Səthə Montaj Cihazıonilliklər boyu var. PCB-lərə lehimlənmiş kiçik plastik korpuslarda fərdi fişlər. Texnologiya sadədir, bu da onun üstünlüyüdür. Təchizat zəncirləri yetkindir, texniklər onunla necə işləməyi bilirlər və tək bir LED öləndə bütün modulu əvəz etmədən onu dəyişdirmək olar. Bu, ən sınanmış və etibarlı LED texnologiyasıdır: kəsilməz-qeyri-müəyyən, davamlı olaraq funksionaldır, saxlanması üçün sərfəli-dir. Kontrast ətrafında oturur1,200-1,800:1. Əksər vahidlər təxminən davam edir50.000 saatparlaqlıq nəzərəçarpacaq dərəcədə azalmadan əvvəl. P1.2 və ya daha qaba hər hansı bir şey üçün SMD əsaslı səbəbə görə standart seçim olaraq qalır.
COBişlərin maraqlı və bahalı-olduğu yerdir. Chip on Board fərdi plastik korpusları tamamilə atlayır. Çoxlu LED çipləri birbaşa substratın üzərinə quraşdırılır, sonra bir qatran təbəqəsi ilə örtülür. Mühəndislik buradan şəlalə faydalanır: istilik təxminən 3 dəfə daha yaxşı yayılır (istiliyi saxlayan plastik korpus yoxdur), kontrast sıçrayır20,000:1(bu birləşmiş səth ətraf işığını daha effektiv şəkildə udur) və istifadə müddəti bundan da çox uzanır100.000 saat. Bu, P1.0-dan aşağı olan ultra-incə səslər üçün yeganə uyğun seçimdir. Mübadilə: bir şey uğursuz olduqda, bütün modul dəyişdirilməsini tələb edirHər insident üçün 200-300 dollar. Və ilkin xərclər əhəmiyyətli dərəcədə yüksəkdir. Texnologiya yayım studiyalarına və yüksək səviyyəli-korporativ mühitlərə uyğundur. Bu, otel lobbisi üçün həddindən artıq investisiya deməkdir.

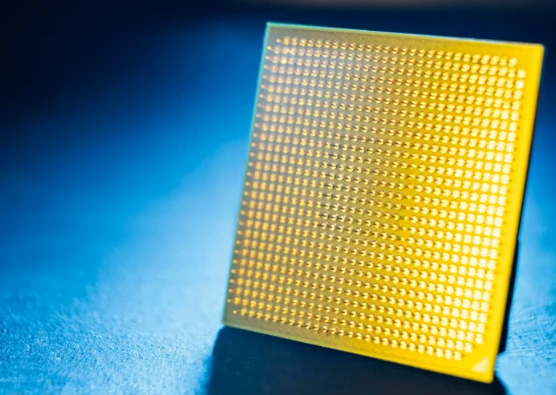

Sonra varQoruyucu örtüklü GOB-SMD. Lövhədə yapışqan. Eyni əsas texnologiya, lakin LED səthini örtən optik yapışqan təbəqəsi ilə. Bu, SMD-nin təmir iqtisadiyyatını qoruyarkən fiziki təmas və rütubətə qarşı daha yaxşı dayanıqlıq təmin edir. Bəzi inteqratorlar onu yüksək-trafik pərakəndə satış mühitləri üçün şiddətlə tövsiyə edir. Digərləri bunu əksər proqramlar üçün lazımsız hesab edirlər. Nəticələr xüsusi istifadə hallarından asılı olaraq dəyişir.
Əksər şəffaf ekranlar dəyişdirilmiş zolaq{0}}əsaslı SMD montajından və ya xüsusi şəffaf substratlardan istifadə edir. Bəzi premium modellər COB-şəffaf hibrid yanaşmalardan istifadə edir.
Əslində Əhəmiyyətli Xüsusiyyətlər (Və Olmayanlar)
Bütün xüsusiyyətlər eyni diqqətə layiq deyil.
Şəffaflıq
Şəffaflıq arasında dəyişir50% - 95%konfiqurasiyadan asılı olaraq şəffaf ekranlarda. Ənənəvi oturacaqlar 0%-də işləmək üçün əsasdır. Daha qaba piksel aralığı LED zolaqları arasında daha çox boşluq deməkdir, daha çox işıq keçir. P9.26-a keçin və 80%-dən çox şəffaflıq əldə edəcəksiniz, lakin bu zaman siz yalnız küçənin o biri tərəfdən görünən böyük-miqyaslı baxış-bina fasadlarına uyğun olacaqsınız.
Qətnamə
Qətnamə ənənəvi LED-in aydın qələbəsidir. COB kimi yaxşı gedirP0.4. Standart SMD ənənəvi ekranları aşağıdan yuxarıdırP1.0-P1.2. Şəffaf ekranlar hazırda maksimum dərəcədədirP2.6. Əksər AV inteqratorları sürətli hesablamadan istifadə edirlər: metrlərlə minimum rahat baxış məsafəsi əldə etmək üçün piksel aralığını (mm ilə) 0,3-ə bölün. Beləliklə, P3.9 şəffaf ekranına pikselləşmə yoxa çıxmazdan əvvəl təxminən 13 metr lazımdır. P1.2 ənənəvi ekranı cəmi 4 metr məsafədən kəskin görünür.
Parlaqlıq
Daxili istifadə üçün şəffaf LED adətən çıxış edir800-2500 nit. Ənənəvi daxili ekranlar işləyir600-1500 nit-şəffaflığın əslində bir çox quraşdırmada üstünlüyü var. Vitrinlərə daha çox zərbə lazımdır: şəffaf ekranlar adətən işləyir4000-5500 nit. Birbaşa günəş işığı ənənəvi halın hökm sürdüyü yerdir-onlar itələyirlər5000-10000 nitşüşə arxasında şəffaf ekranlar isə 6000 nitdən aşağı mübarizə aparır.
Kontrast və Rəng
Burada kontrast və rəng-ənənəvi LED üstünlük təşkil edir və bu, dəyişməyəcək. Qara maska dizaynı ətraf işığını udur və daha dərin qaralar yaradır. COB texnologiyası yuxarıda -ölçülmüş kontrast nisbətlərini lab20,000:1. Ənənəvi ekranların qara göründüyü yerdə şəffaf ekranlar onların arxasında nə varsa, onu göstərir. Konfrans zalı, dayanacaq, gün işığı. Heç bir mühəndislik işi-işığın keçməsinə xas olan bunu həll etmir.
Əslində nə ödəyəcəksiniz
Bunlar FOB Shenzhen qiymətləridir{0}}Şimali Amerikada və ya Avropada eniş dəyəri adətən 15-25% əlavə edir. Qiymətlər dəyişir; LED çipinin qiyməti Q1 və Q3 2024. arasında təxminən 12% azalıb
Şəffaf LED
Giriş{0}}səviyyəsi tərəfində-emissiya edən panellər işləyir$580-950/m². Ən çox kommersiya qurğularının yerləşdiyi-orta-mənzildə-emissiya edən{3}}$1,100-2,400/m². Şəffaf film LED üçün gedir$1,150-2,800/m². Holoqrafik şəffaf təkan göstərir$1,400-3,200/m².
Ənənəvi LED
Xarici SMD (P4-P10) ən ucuz qiymətədir$150-400/m². Daxili SMD (P1.5-P3) işləyir$300-800/m². İncə-pitch COB (P0.9-P1.2) vuruşları$1,000-2,500/m². Ultra-incə COB (P0.6 və aşağıda) başlayır$3,000+/m².
Quraşdırmaşəffaf LED üçün adətən 200$-500/m²-dir, mövcud şüşəyə birbaşa montaj edilir. Struktur tələbləri nəzərə aldıqdan sonra ənənəvi LED quraşdırılması $500-2,000/m² təşkil edir. Başlanğıcda qeyd olunan çəki fərqinin büdcədə göründüyü yer budur.
İllik enerji xərclərigündə 12 saat işləyən 100 m² quraşdırmada: şəffaf üçün təxminən 3000-$4500, ənənəvi üçün 5000-7500$. Şəffaf ekranlar hər kvadrat metrə 30-40% daha az güclə daha az LED çipləri çəkir, aktiv ventilyasiya əvəzinə passiv soyutma.
Məzmun yaradılmasıinsanların unutduğu başqa bir dəyişən əlavə edir. Şəffaf displeylər şəffaf fonlar üçün nəzərdə tutulmuş məzmun tələb edir{1}}qara sahələr şəffaf kimi göstərilir.
Quraşdırma və Baxım Reallığı
Şəffaf LED ekranlar yapışqan, maqnit sistemləri və ya mexaniki kliplərdən istifadə edərək birbaşa şüşə səthlərə quraşdırılır. Əksər tətbiqlər üçün polad konstruksiya yoxdur. Zaman qrafiki: günlərdən həftələrə qədər.
Ənənəvi LED ekranlar xüsusi dəstək strukturlarına, çəki yükləmə hesablamalarına, açıq hava üçün külək yükünün təhlilinə, tez-tez tikinti icazələrinə ehtiyac duyur. Vaxt qrafiki: həftələrdən aylara qədər.
Baxım da fərqli işləyir. Şəffaf ekranlar modul zolaq/panel dəyişdirilməsindən istifadə edir. Komponentlər tək texniki xidmət- üçün kifayət qədər yüngüldür. Ənənəvi SMD ekranlar fərdi LED-lərin dəyişdirilməsinə imkan verir, lakin hər insident üçün -10$-15 dəqiq lehimləmə ilə təcrübəli texniklərə ehtiyac duyur. Ənənəvi COB ekranları hər təmir hadisəsi üçün $200-300+ dəyərində modul səviyyəsində dəyişdirmə tələb edir, baxmayaraq ki, nasazlıqlar daha az baş verir.
Hər Birinin Aid Olduğu Yer
Bəzi layihələr açıq şəkildə bir düşərgəyə düşür.
Şəffaf LED qalib gəlir:Memarlığı qoruyarkən fasadların media səthinə çevrildiyi şüşə pərdə divar binaları. Ticarət mərkəzinin atriumları və şüşə arakəsmələr. Sərgi salonları və muzeylər rəqəmsal məzmunu fiziki displeylər üzərində yerləşdirir. Avtomobil salonları. İfaçıların ekranlar vasitəsilə göründüyü səhnə və hadisə fonları.
Ənənəvi LED qazanır:Birbaşa günəş altında maksimum parlaqlığa ehtiyacı olan xarici reklam lövhələri. Stadion incə piksel hündürlüyünün əhəmiyyətsiz olduğu 50+ metr məsafədə göstərilir. Rəng dəqiqliyi ilə bağlı danışıqlar aparıla bilməyən-yayım studiyaları və nəzarət otaqları. Yüzlərlə kvadratmetr ərazini əhatə edən konsertin əsas ekranları. Şəffaflığın heç nə əlavə etmədiyi yerdə nəqliyyat qovşağı haqqında məlumat göstərilir.
Hansı biri?
Qorunmaq istədiyiniz şüşə varmı? Təbii işıq məkanın necə işləməsi üçün vacibdirmi? Quruluş 30-50 kq/m²-ə dözə bilərmi? Tipik baxış məsafəsi nə qədərdir? Büdcədə struktur mühəndisliyi üçün hesaba ehtiyac varmı?
Şüşə memarlıq və təbii işıqlandırma ilə bağlı artan layihələr kateqoriyası üçün şəffaf LED maraqlı alternativdən standart nəzərə alınmağa keçdi. Qalan hər şey üçün-açıq reklam lövhələri, yayım studiyaları, stadion displeyləri-ənənəvi LED həmişə olduğu kimi qalır: sübut edilmiş, parlaq, sərfəli-və tamamilə qeyri-şəffaf.
